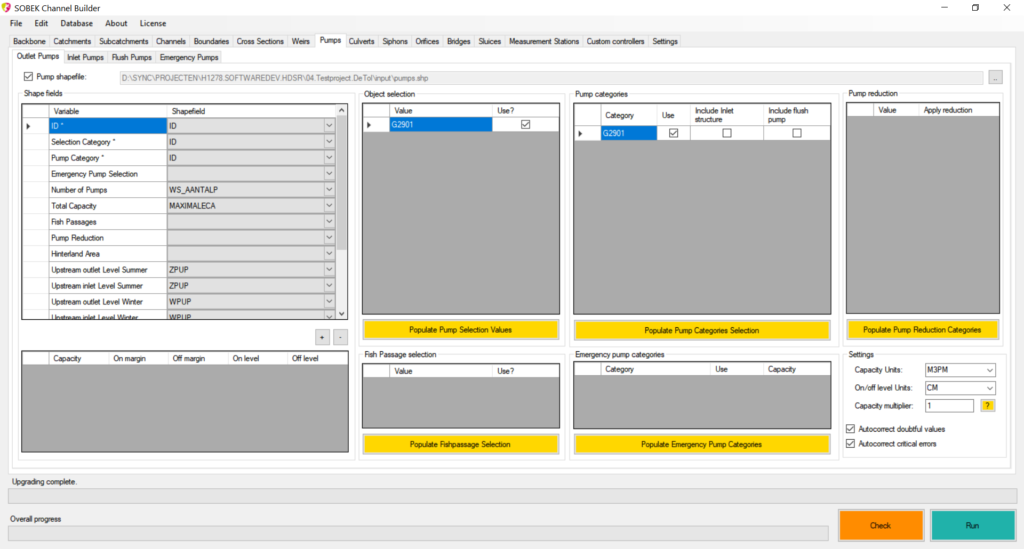

Afvoergemalen worden in Channel Builder gespecificeerd op het tabblad ‘Outlet pumps’.
Om een bestand met afvoergemalen in te laden vinkt de gebruiker de optie <Pump Shapefile> aan en klikt op <..> om de browsen naar een shapefile met puntobjecten.
Shapevelden
In de sectie “shape fields” is het mogelijk om de gegevensvelden te selecteren voor de volgende parameters:
- ID (verplicht): het ID van het gemaal
- Selection Category (verplicht): Een veld met waarden op basis waarvan onder “Object Selection” geselecteerd kan worden of een gemaal wel of niet wordt opgenomen in het uiteindelijke model
- Pump Category (verplicht): een veld met waarden op basis waarvan onder “Pump categories” kan worden geselecteerd of gemalen van dit type a) moeten worden opgenomen in het model, b) automatisch een parallel inlaatkunstwerk moeten krijgen en b) automatisch een doorspoelpomp moeten krijgen
- Emergency Pumps Selection: een veld met waarden op basis waarvan onder “Emergency Pump Categories” geselecteerd kan worden of het gemaal parallel een noodbemaling krijgt toegewezen
- Number of pumps: veld met het aantal pompen per gemaal. Default is 1 pomp per gemaal
- Total capacity: veld met de totale capaciteit van alle pompen van het gemaal tezamen. Als geen capaciteit per individuele pomp wordt opgegeven, dan wordt deze totaalcapaciteit gedeeld door het aantal pompen
- Fish passages: veld met waarden op basis waarvan onder “Fish Passage Selection” kan worden geselecteerd of het gemaal parallel een vispassage toegewezen krijgt
- Pump Reduction: veld met waarden op basis waarvan onder “Pump Reduction” kan worden geselecteerd of het gemaal een reductiecurve heeft. Zo ja, dan wordt in de database gezocht naar de tabel met het ID van het betreffende gemaal. De pompreductiecurve voor een gemaal kan de gebruiker importeren in de database via het menu ‘Database’-‘Pump reduction curves’-‘import from CSV’
- Hinterland Area: veld met het oppervlakte aan bovenstrooms stroomgebied achter het gemaal, uitgedrukt in m2. Dit oppervlak wordt gebruikt om de capaciteit van een eventueel parallel inlaatgemaal en/of doorspoelgemaal te dimensioneren (mits aangevinkt onder Pump Categories). Bij ontbreken van een oppervlak valt Channel Builder terug op de default zoals vastgelegd op het tabblad ‘Settings’ onder ‘Pump settings’-‘default area’.
- Target Levels: een achttal velden geven de gebruiker de mogelijkheid om boven- en benedenstroomse streefpeilen vast te leggen voor zomer- en winter en aan- en afvoersituaties. Waar peilen ontbreken valt Channel Builder terug op ‘prikken’ in de kaart met subcatchments (tabblad Subcatchments).
- Downstream Emergency Stop Level: nieuw in v1.880. Geeft de gebruiker de gelegenheid om een maalstoppeil te kiezen. Wanneer de benedenstroomse waterhoogte bij een gemaal deze hoogte overschrijdt, treedt automatisch een maalstop in werking en krijgt het gemaal geen water meer.
Capaciteiten en aan- en afslagpeilen
Als het bronbestand met gemalen ook velden bevat over de capaciteiten en/of de aan- en afslagpeilen per pomp is het mogelijk om daarnaar te verwijzen. Dit kan in de sectie onder de gegevensvelden.

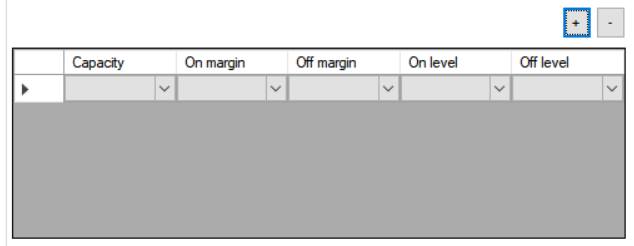

Met <+> en <-> kan de gebruiker rijen toevoegen of verwijderen. Iedere rij staat voor een pomp binnen het gemaal. De gebruiker kan voor iedere pomp verwijzen naar een gegevensveld met:
- Capaciteit van de betreffende pomp
- Aanslagmarge (cm t.o.v. streefpeil) van de betreffende pomp
- Afslagmarge (cm. t.o.v. streefpeil) van de betreffende pomp
- Aanslagpeil (m + NAP) van de betreffende pomp
- Afslagpeil (m + NAP) van de betreffende pomp
Het kiezen van een veld is altijd optioneel. Als een capaciteit of aan/afslagpeil ontbreekt, valt Channel Builder terug op de defaults zoals vastgelegd op het tabblad ‘Settings’.
Selectie van objecten
Een eerste selectie van objecten die wel/niet moeten worden opgenomen in de modelschematisatie vindt plaats op basis van het veld achter ‘Selection Category’. Zodra hier een veld is gekozen, kan onder ‘Object Selection’ een lijst met alle unieke waarden worden opgesteld door op ‘Populate Pump Selection Values’ te klikken. Voor iedere waarde kan de gebruiker aan/uitvinken of objecten van dit type moeten worden opgenomen in de modelschematisatie.
Categorieën
Een tweede selectie is die op basis van categorieën. Dit kan bijvoorbeeld het type gemaal zijn (aanvoer- vs. afvoergemalen) of de status (in gebruik v.s. in onderhoud). Door achter ‘Pump Category’ een veld te kiezen is het mogelijk een lijst met unieke waarden samen te stellen onder ‘Pump categories’ door op <Populate Pump Categories Selection> te klikken. Voor iedere categorie is het nu mogelijk om aan te vinken: a) of de betreffende categorie in de modelschematisatie moet worden opgenomen, b) of deze parallel een inlaatkunstwerk moet krijgen en c) of deze parallel een doorspoelkunstwerk moet krijgen.
