Een van de criteria om een gemaal wel of niet als afvoergemaal in de modelschematisatie op te nemen is die voor het soort gemaal. Doorgaans worden bij waterschappen onder andere de volgende soorten onderscheiden:
- Afvoergemaal
- Aanvoergemaal
- Aan- en afvoergemaal
- Opmaling
- Doorspoelgemaal
- Aanjaaggemaal

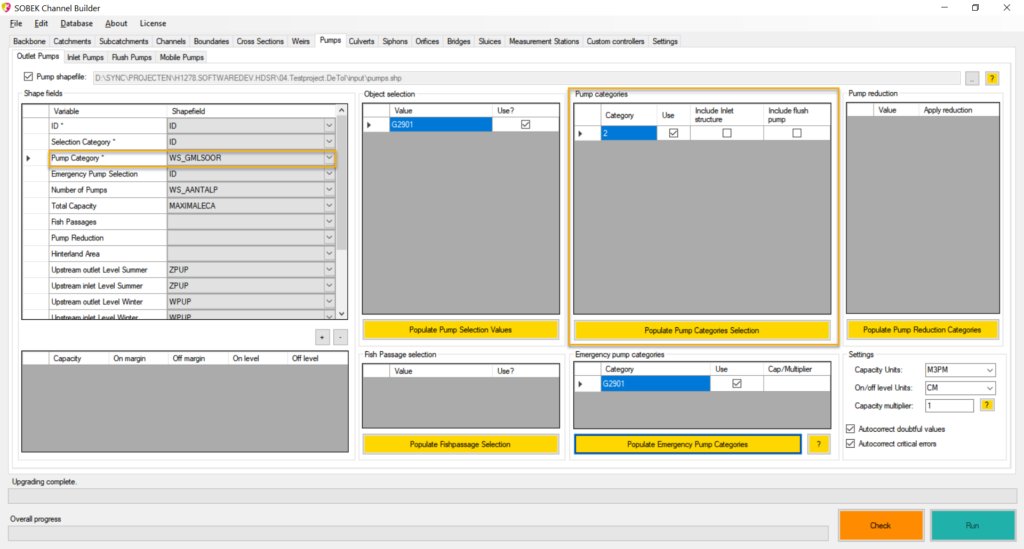

De gebruiker kan op het tabblad Outlet Pumps de gemaalsoorten selecteren die moeten worden opgenomen als afvoergemaal. Voor iedere soort kan hij of zij bovendien bepalen of er automatisch:
- een inlaatkunstwerk moet worden toegevoegd (geschikt voor gemalen van het type aan- en afvoergemaal)
- een doorspoelkunstwerk moet worden toegevoegd
In de sectie Shape Fields kan de gebruiker achter Pump Category het gegevensveld kiezen wat informatie over het soort gemaal bevat. Vervolgens is het mogelijk om in de sectie Pump categories een lijst met alle unieke gemaalsoorten op te stellen. Dit gebeurt door op <Populate Pump Categories Selection> te klikken.
Voor iedere gemaalsoort kan de gebruiker dan aanvinken of het gemaal parallel ook een inlaatkunstwerk en/of een doorspoelkunstwerk moet krijgen. Het dimensioneren van deze extra’s door het oppervlak achterland te vermenigvuldigen met de ontwerpafvoer:
- Het oppervlak aan achterland kan voor ieder gemaal worden gespecificeerd met het veld achter Hinterland Area.
- De ontwerpafvoer wordt opgegeven op het tabblad Settings.

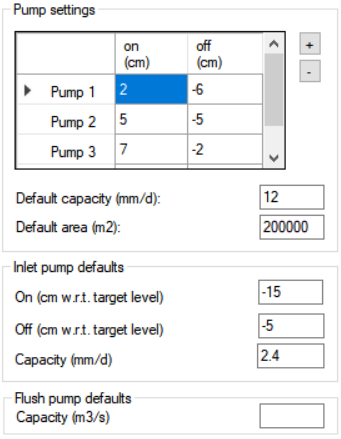

Mocht het oppervlak achterland niet beschikbaar zijn in het bronbestand, dan valt Channel Builder voor de dimensionering terug op de default op het tabblad Settings. Op de afbeelding links is deze waarde ingesteld op 20 hectare. Een andere default die te zien is, is die voor de dimensionering van inlaatkunstwerken: deze staat in het voorbeeld op 2.4 mm/d. Een default voor doorspoelpompen is in dit voorbeeld leeg gelaten.
Voor een toekomstige versie van Channel Builder beogen wij de doorspoel- en inlaatcapaciteit te laten afhangen van de capaciteit van het afvoergemaal, zodat een oppervlak achterland niet langer noodzakelijk is.
