Afvoergemalen

Channel Builder heeft uitgebreide mogelijkheden om afvoergemalen te configureren. Zo is het mogelijk om op individueel gemaalniveau:

  • de aan- en afslagregimes te bepalen
  • vispasseerbaarheid in te stellen
  • automatisch parallel liggende inlaatkunstwerken toe te voegen
  • capaciteitsreductie als functie van opvoerhoogte vast te leggen

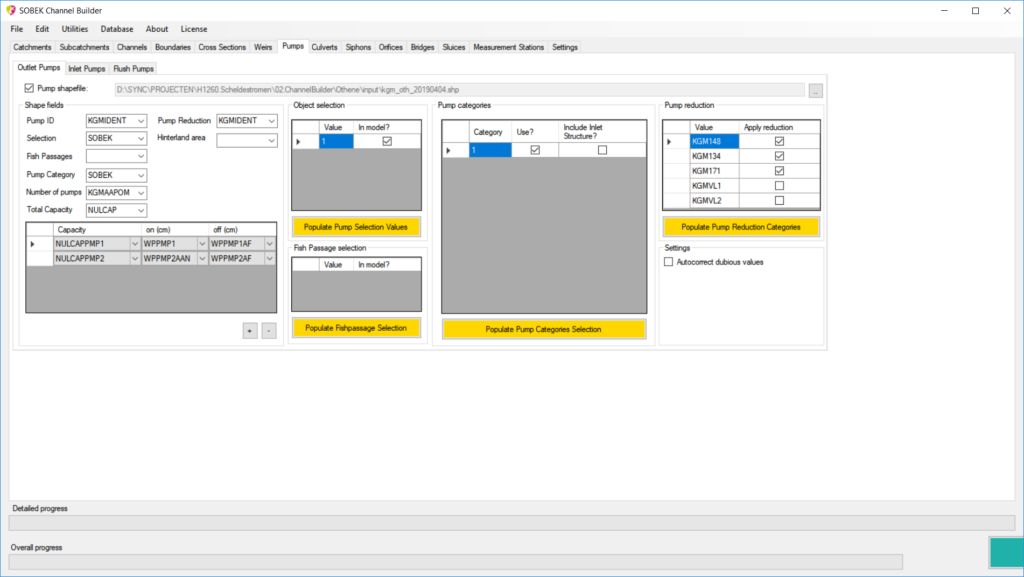

Afvoergemalen configureren in Channel Builder.

Maalstops

Nieuw in v1.88 is de mogelijkheid om maalstops toe te voegen aan de afvoergemalen. De maalstop treedt in werking als aan benedenstroomse zijde (hoogwaterzijde) een op te geven maalstoppeil wordt overschreden.

De gebruiker kan in de lijst met gegevensvelden een veld specificeren waarin de waterhoogte staat waarboven een maalstop wordt afgekondigd. De maalstop wordt ingebouwd in de vorm van een (fictieve) orifice die bovenstrooms van het gemaal in het netwerk wordt geplaatst. Onder normale omstandigheden zal het kunstwerk open staan, maar wanneer aan benedenstroomse zijde het maalstoppeil wordt overschreden, gaat de schuif dicht en kan het water niet langer het gemaal bereiken. Het effect is gelijk aan een maalstop.

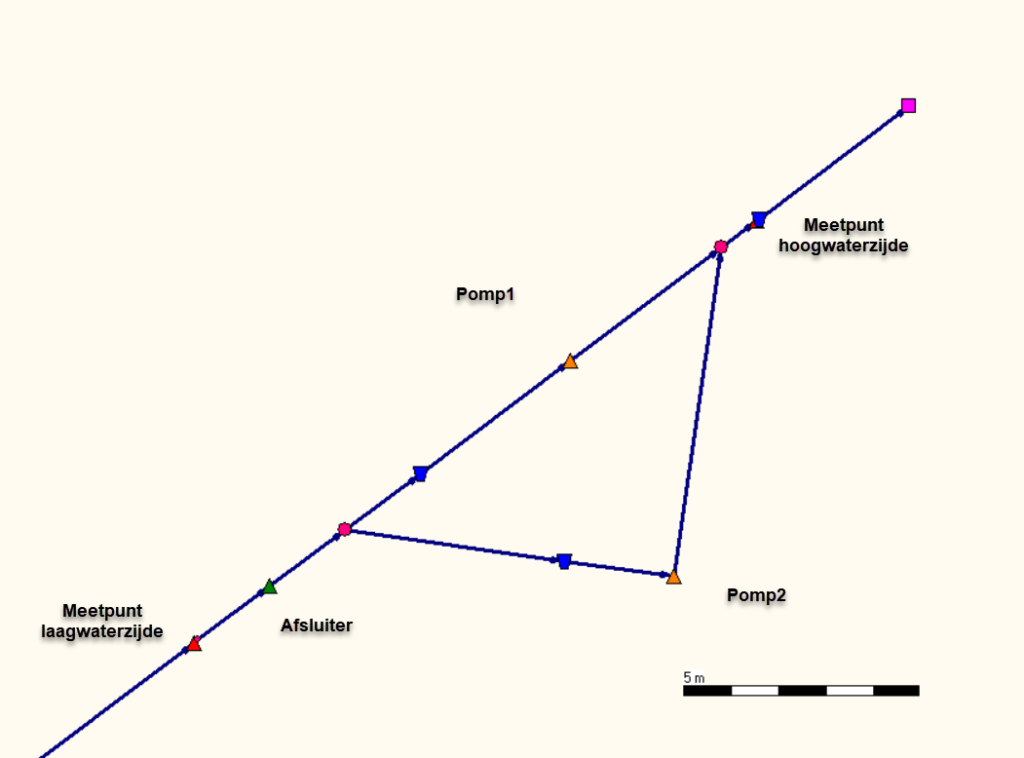

Implementatie van een maalstop door Channel Builder: een fictieve afsluiter aan bovenstroomse zijde van het gemaal.
