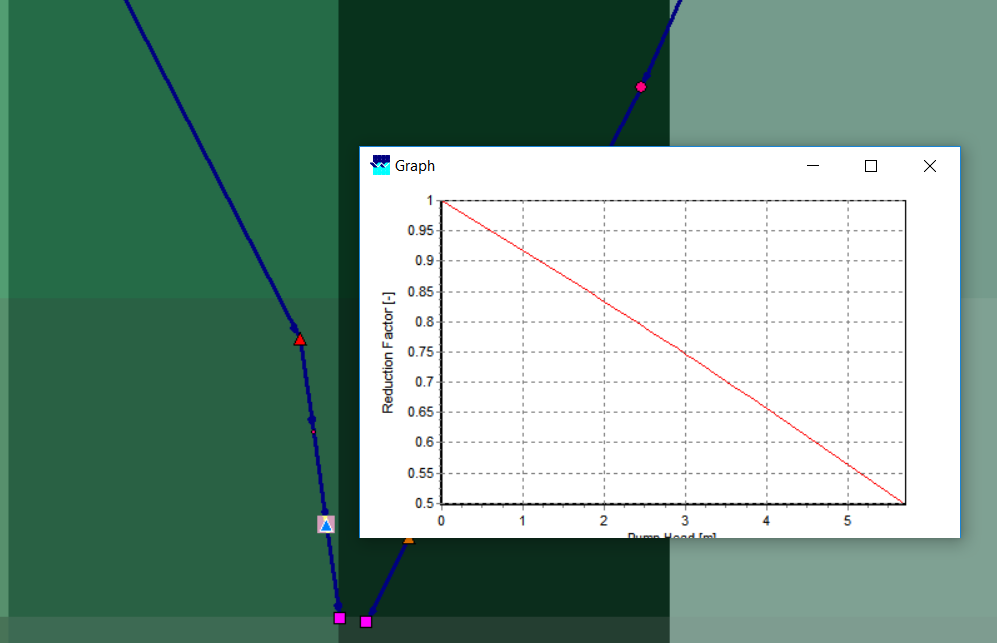

Channel Builder ondersteunt reductiecurves bij gemalen. Dit betekent dat de gemaalcapaciteit terugloopt bij grotere opvoerhoogte. De gegevens hiervoor moeten worden geïmporteerd uit een CSV-bestand en het betreffende gemaal moet in de shapefile worden aangemerkt als gemaal met capaciteitsreductie. Onderstaand beschrijven we alle stappen. We beginnen met het importeren van de reductiecurves.

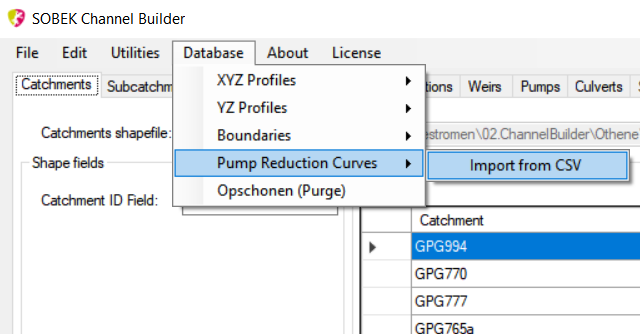

- Kies uit het menu “Database” de optie “Pump Reduction Curves” – “Import from CSV”.

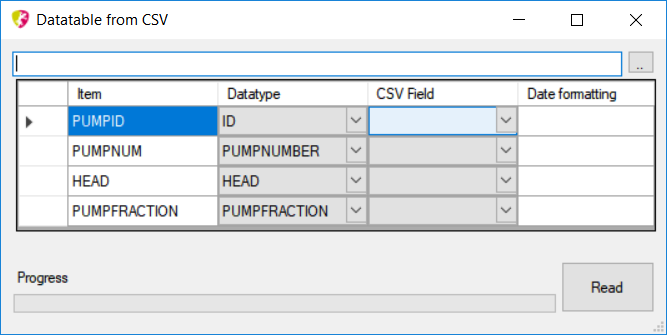

Er verschijnt een nieuw formulier. Hier kunt u een csv-bestand selecteren en aangeven in welke kolommen resp. het ID, pompnummer, de opvoerhoogte en capaciteitsfractie staan.
Klik op de button <..> om het CSV-bestand te selecteren. Er verschijnt een popup waarin moet worden aangegeven of het bestand een kop (header) bevat en welk leesteken als getalsscheider wordt gebruikt.

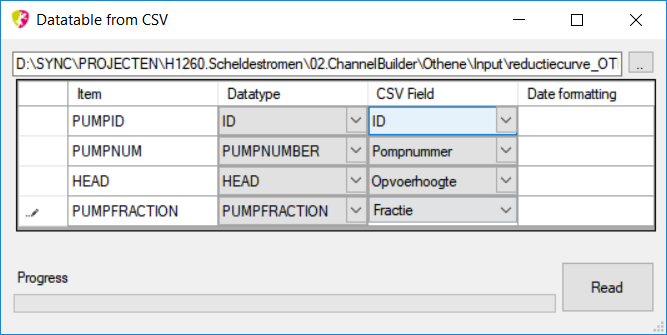

- Geef in de kolom ‘CSV Field’ aan in welk veld van het CSV-bestand respectievelijk het ID van het gemaal, het pompnumer, de opvoerhoogte en de pompreductiefractie staan.
- Druk nu op de button <Read> om de gegevens uit het CSV-bestand naar de database te importeren. Dit proces zal doorgaans slechts enkele seconden duren. Na afloop verschijnt de melding “Data import complete”.
De laatste actie die nodig is, is om in de configuratie van Channel Builder zelf aan te geven voor welke gemalen een reductiecurve moet worden opgezocht in de database. Dit doen we met het shapeveld wat we kiezen onder ‘Pump Reduction’.

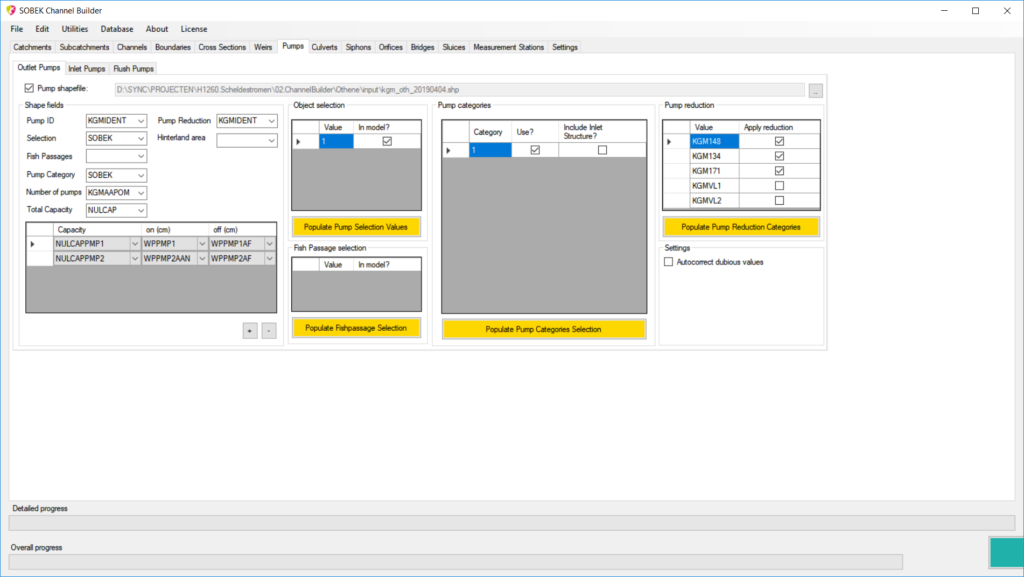

- Kies achter Pump Reduction een shapeveld waarmee het onderscheid kan worden gemaakt naar gemalen met en zonder reductiecurve. In dit voorbeeld hebben wij het veld KGMIDENT gebruikt.
- Klik rechts op de gele button <Populate Pump Reduction Categories>
- De lijst wordt gevuld met alle unieke waarden van het gekozen veld. Kies achter elke waarde of gemalen met die waarde al dan niet met een reductiecurve moeten worden uitgerust.
