De topologie van het neerslag-afvoermodel wordt door Catchment Builder weggeschreven in het .bbb-bestand. Dit bestand verwijst intern weer door naar een 3b_link.tp (takken) en 3b_nod.tp (knopen) bestand.

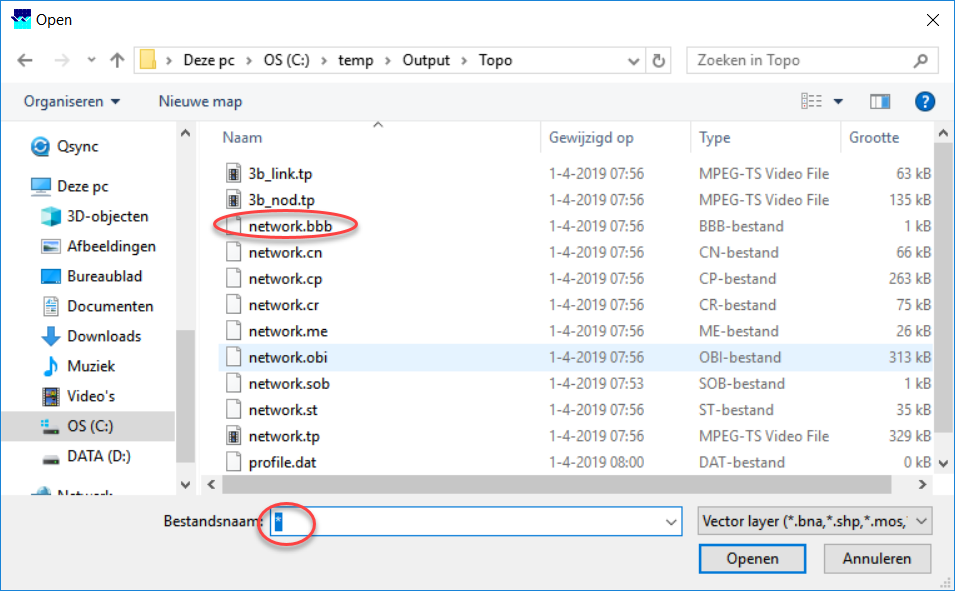

- Importeer het bestand network.bbb met de menu-optie <File>-<Import> in Netter.
- Let op: het bestandstype .bbb wordt niet standaard herkend door NETTER dus het is zaak om in het selectievak even * te typen, gevolgd door <Enter> om het bestand zichtbaar te maken.

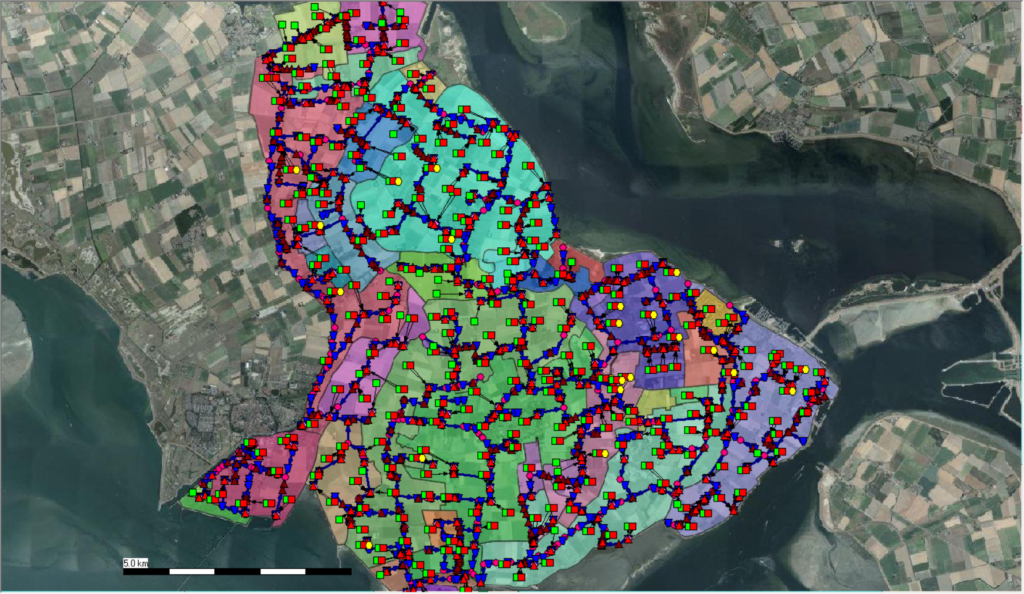

- Merk op dat de neerslag-afvoerknoopjes automatisch gekoppeld zijn aan de 1D-takken. Dit komt doordat Catchment Builder de RR-on-Flow-connections op twee plaatsen wegschrijft: zowel in het .SOB-bestand voor de 1D Flow-module als in het .BBB-bestand voor de RR-module.

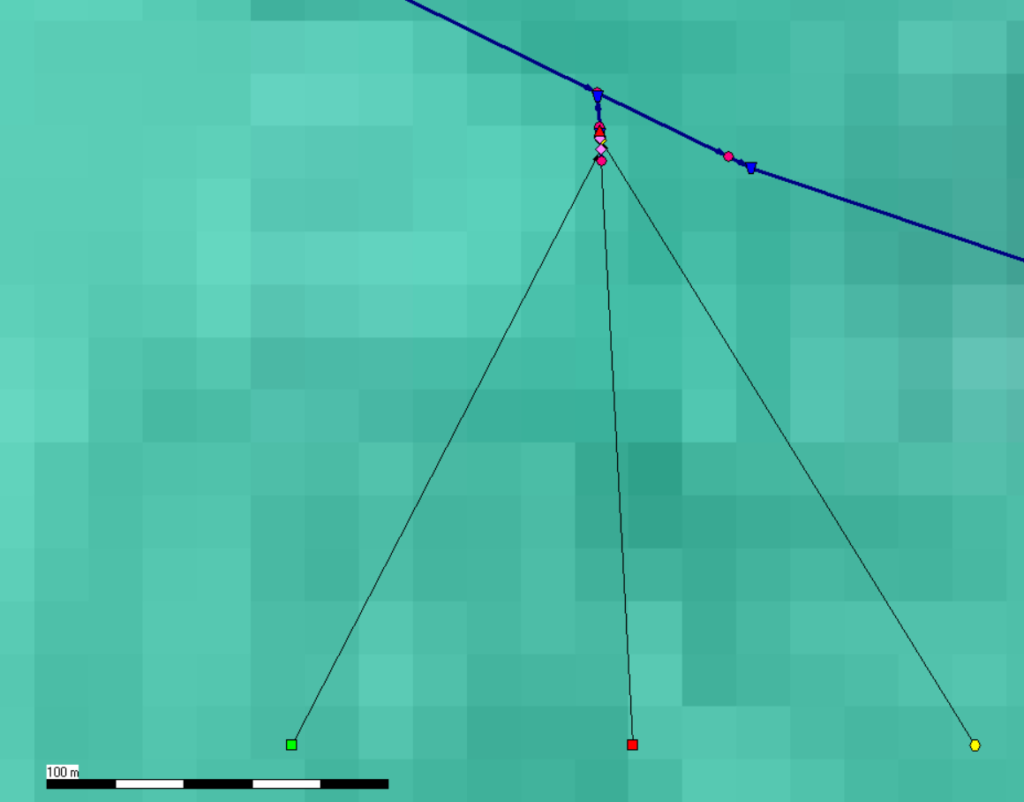

Wanneer we inzoomen zien we dat ieder gebiedje niet alleen is uitgerust met RR-knopen, maar ook met een dummytakje ten behoeve van de waterbergende capapaciteit.
