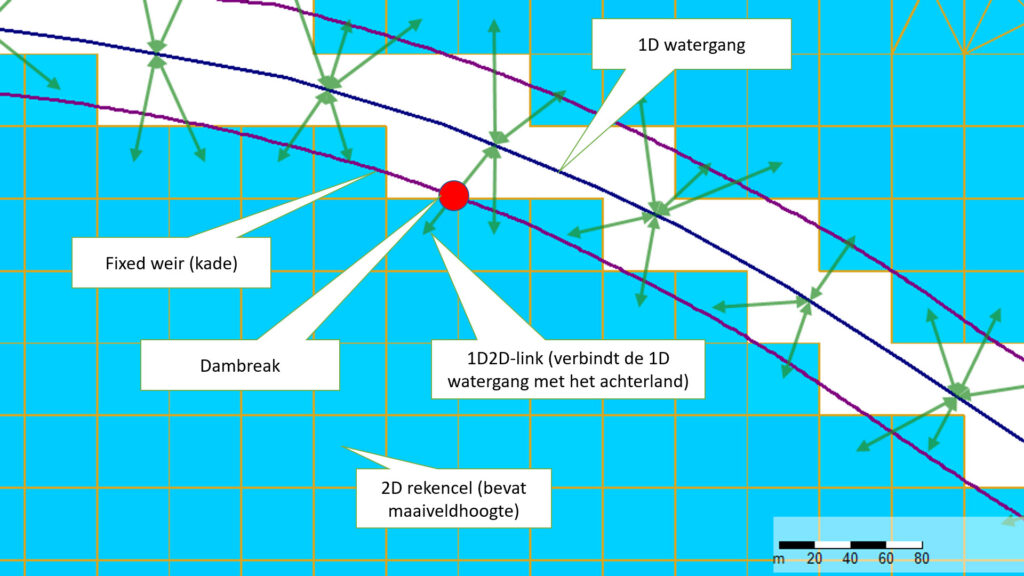

Het schematiseren van een kadebreuk of dambreuk in D-Hydro komt heel nauw:
- het object moet dicht genoeg bij de kruising van een Fixed Weir en 1D2D-link liggen: maximaal de helft van de BreachWidthIni
- het moet de coördinaten van een tracé langs een Fixed Weir volgen
- het moet een benedenstrooms punt toegewezen krijgen. Dit punt mag niet te dicht bij de kade liggen omdat er dan onrealistische ‘backwater effects‘ kunnen ontstaan.
HydroToolbox bevat nu een functionaliteit waarmee de gebruiker grotendeels automatisch een dambreak in D-Hydro kan aanbrengen.
Voer de volgende stappen uit:
- Kies in het hoofdscherm de optie D-Hydro
- Het D-Hydro-menu verschijnt. Verwijs hier naar een DIMR_Config.xml-bestand
- Kies uit het menu Structures – Generate – Dambreaks
- Even geduld: de modelschematisatie wordt ingelezen voordat het volgende scherm verschijnt

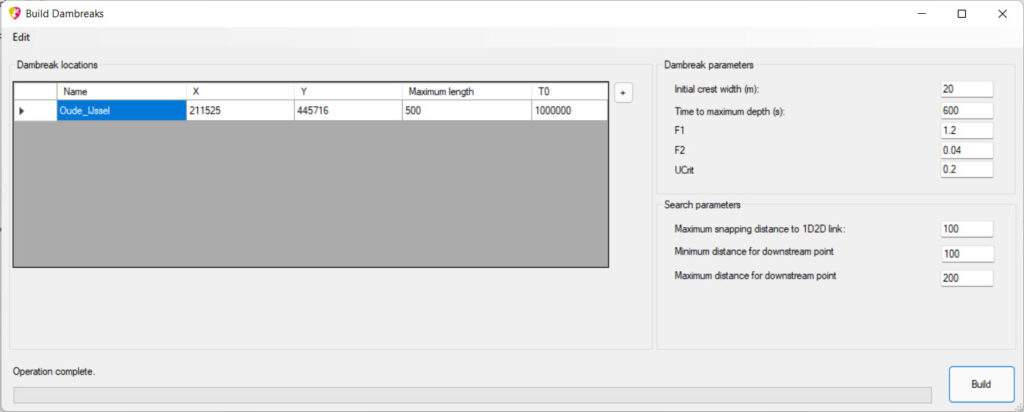

- Wanneer het volgende scherm verschijnt, voeg dan voor iedere kadebreuk een rij toe in het datagrid en voer de gegevens (naam, X-coordinaat, Y-coordinaat, maximum breslengte en T0) in.
- Klik op <Build> om het bouwproces te starten.
HydroToolbox doorloopt de volgende stappen om tot een schematisatie van de kadebreuk te komen:
- Vanuit het opgegeven coördinaat zoekt het programma naar de dichtstbijzijnde 2D-cel met 1D2D-link
- Vanuit die cel zoekt het programma naar de intersectie tussen 1D2D-link en de Fixed Weir. Het interpoleert de hoogtewaarde van die locatie op de fixed weir en stelt die in als waarde voor CrestLevelIni.
- Om de benedenstroomse locatie te vinden trekt het programma de richting van de 1D2D-link door met de opgegeven minimum en maximum zoekstraal, gerekend vanaf de Fixed Weir. Binnen de donut die zo ontstaat moet het programma op zoek naar de de cel met het laagste maaiveld.
- Maar om te voorkomen dat aan de verkeerde kant van de Fixed Weir wordt gezocht én om te zorgen dat het gevonden punt niet al te dicht tegen de kade aanligt wordt het zoekgebied ingeperkt met een minimum- en maximumhoek ten opzichte van de 1D2D-link. Standaard bedraagt de zoekhoek 60 graden.
- Een extra voorwaarde is dat er géén secundaire kering tussen de Fixed Weir en de benedenstroomse locatie mag liggen: het benedenstroomse punt moet rechtstreeks bereikbaar zijn voor het water uit de bres.
- Binnen het afgebakende gebied zoekt het algoritme nu naar het laagste maaiveld. De gevonden locatie wordt ingesteld als waterLevelDownstreamLocation voor de dambreak. De maaiveldhoogte ter plaatse wordt ingesteld als CrestLevelMin.

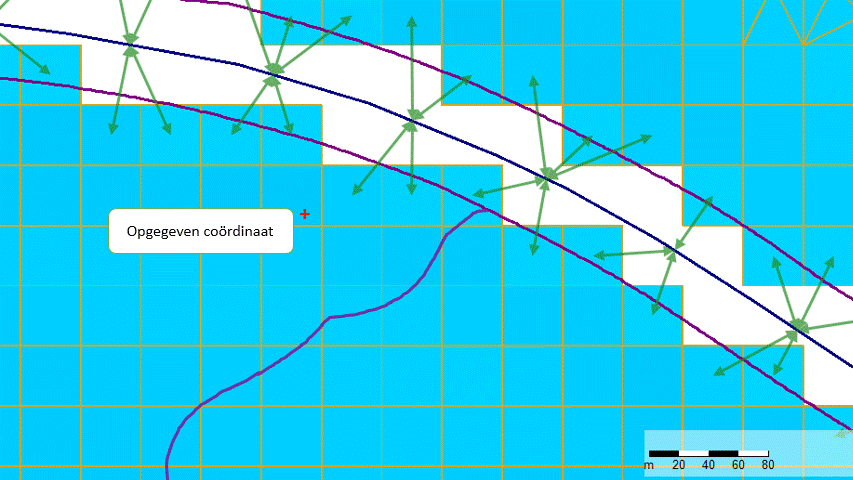

Onderstaande animatie toont het zoekproces.

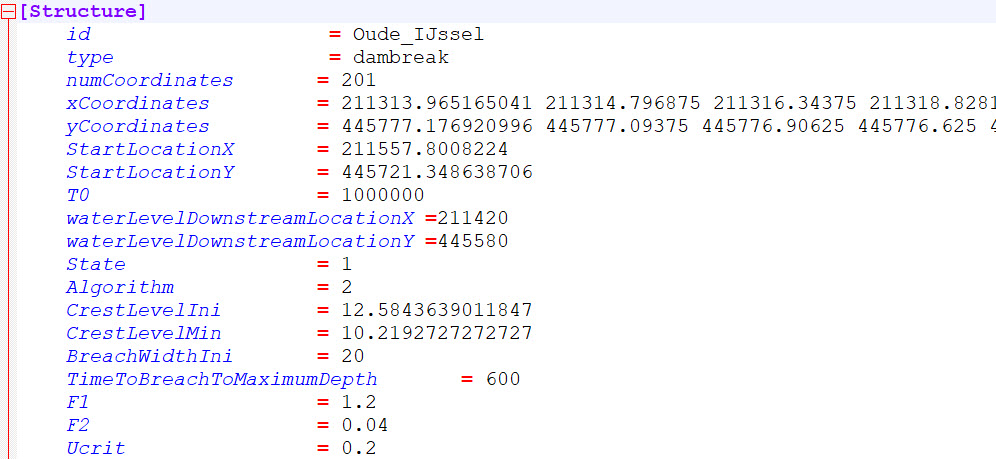

Het resultaat van de bewerking wordt door HydroToolbox weggeschreven in een los bestandje en bevat uitsluitend het benodigde record voor structures.ini. De gebruiker moet zelf dit record nog toevoegen aan structures.ini om de bres toe te voegen aan de modelschematisatie.
