Het resultaat van een overstromingssimulatie in D-Hydro bestaat doorgaans uit een enorme hoeveelheid data; data die niet eenvoudig in beeld te brengen is voor de eindgebruiker.
Daarom heeft HydroToolbox een export-functionaliteit waarbij de essentiële aspecten van een overstromingsscenario worden geëxporteerd naar bijv. een Shapefile. Denk hierbij aan:
- Maximale waterdiepte
- Maximale stroomsnelheid
- Tijd tot inundatie
- Tijd tot 20 cm waterdiepte
Volg de onderstaande stappen in HydroToolbox om deze uitvoer te realiseren:
- Selecteer de DIMR-configuratie

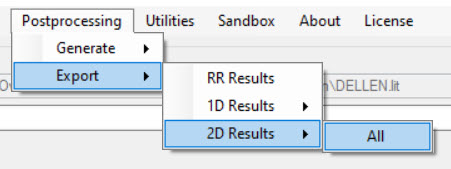

- Kies uit het menu de optie Postprocessing – Export -2D Results – All

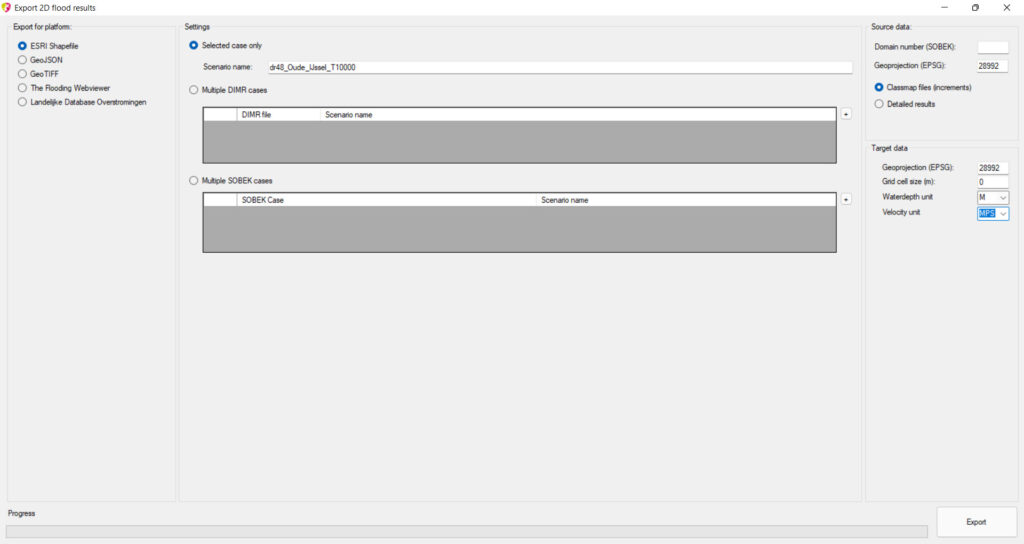

Er verschijn een nieuw formulier.
- Kies hier de optie ESRI Shapefile
- Kies onder Settings de bovenste optie (selected case only) en geef het resultaat een naam
- Kies onder Source Data de optie Classmap Files (incremental)
- Selecteer onder Target data de eenheden m voor waterdiepte en m/s voor stroomsnelheid
- Klik op de button <Export> en kies een map waarin de resultaten moeten worden weggeschreven.
HydroToolbox zal nu een shapefile genereren. Deze shapefile kan worden ingelezen in ieder willekeurig GIS-programma. Voor QGis hebben wij een aantal styling-bestanden klaargezet:

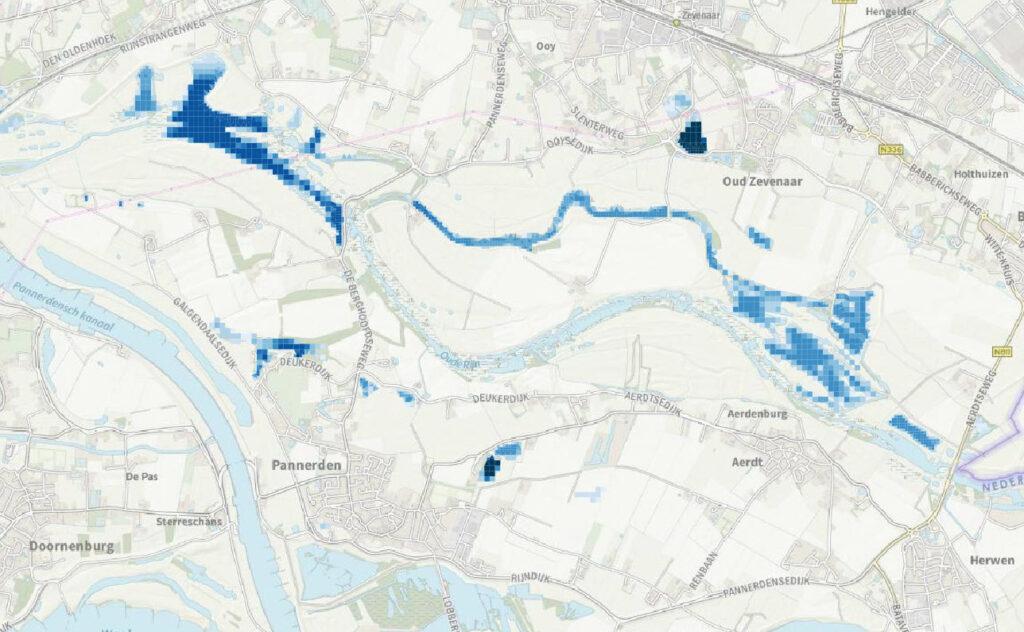

Ter illustratie tonen we onderstaand de maximale waterdiepte van een simulatie.
